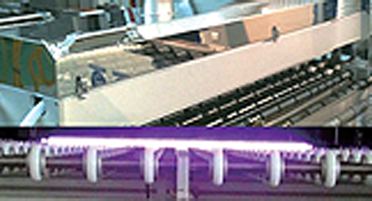

大气压等离子系统概述
等离子内部的离子和自由电子由于热运动而电解分离成分子和原子
大气压等离子系统适用于 平板显示器, 光学膜, 触摸板, 2次电池, PCB, 汽车以及半导体行业
With ‘Family-Friendly Management’,
‘Knowledge Management’ and ‘Future Management’,
we aim for ‘the Best of the Best’..
等离子内部的离子和自由电子由于热运动而电解分离成分子和原子
大气压等离子系统适用于 平板显示器, 光学膜, 触摸板, 2次电池, PCB, 汽车以及半导体行业
| 电极(反应器) | 电源箱 | 气体供应箱 |
|---|---|---|
|
|
|
DWD系列
DWE 系列 / DWH 系列

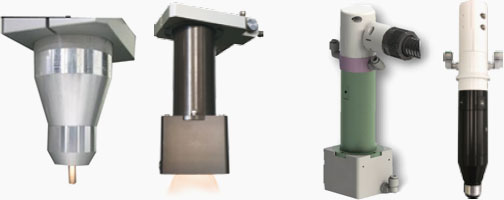

| DWD系列 | DWE系列 | DWH系列 | ||
|---|---|---|---|---|
| 放电方式 | 直接型 | 间接型 | 间接型 | 间接型 |
| 工艺气体 | N2,CDA, Ar, He, No-Gas | N2, CDA, No-Gas | N2, CDA | N2, CDA |
| 冷却方式 | 水冷式 | 气冷式 | ||
| 有效距离 | Max. 10mm | Max. 10mm | ||
| 有效宽度 | Max. 3370mm | Max. 3370mm | ||
| 对应速度 | <10M/min. | <10M/min. | ||
| 排气 | 标准 : 上部排气 / 选项 : 下部排气 | 标准 : 上部排气 / 选项 : 下部排气 | ||
| 特点 |
臭氧吸入型排气结构 主要用于薄膜, 胶片, 箔材 |
跟其他公司相比优秀的均匀 主要用于平板显示制造工程 |
高效能, 轻量化, 节省型 主要用于Module和手机制造工程 |
|
DWJ系列
DWV系列
| DWJ系列 | DWV系列 | ||||
|---|---|---|---|---|---|
| 处理方式 | 点型(SPOT) | 旋转型(SPIN) | 处理方式 | 真空 | |
| 工艺气体 | CDA | 真空仓大小 | 可定制化生产 | ||
| 冷却方式 | 气冷式 | 电源规格 |
MF Generator – 20 ~300kHz / 1kW ~ 20kW RF Generator – 13.56MHz / 300W ~ 5kW |
||
| 有效距离 | Max. 100mm | Max. 15mm | MFC规格 | 10 ~ 5000 sccm | |
| 有效宽度 | Max. 15mm | Max. 70mm | 工艺气体 | Ar / O2/ Optional | |
| 对应速度 | 12m/min | 真空度 | 1 X 10-3 | ||
| 排气 | 标准 : 上部排气 / 选项 : 下部排气 | 干泵规格 | 可定制化生产 | ||
| 特点 |
1. 可对应3D形象及局部处理 2. 主要用于汽车 / 工程塑料 / 二次电池制造工程 |
특징 |
1. 可对应3D形象及局部处理 2. 主要用于半导体 / PCB / OLED / LED制造工程 |
||
C-系列
S-系列
M-系列
| 电源类型 | C 系列 | S 系列 | M 系列 | |
|---|---|---|---|---|
| 输入 | 主电源 | 3Ø 220[V](±10%), 50-60[Hz | ||
| 控制电源 | 1Ø 220[V](±10%), 3[A], 50-60[Hz] | |||
| 输出 | 额定功率 | 2 ~ 20 [kW] | 2 ~ 6 [kW] | |
| 输出电压 | 15 [kVp] | 5 [kVp] | 5 [kVp] | |
| 频率范围 | 30 [kHz] | 200 ~ 300 [kHz] | 25~300[kHz] | |
| 控制模式 | 电压 / 电力控制 | |||
| 构成 | PLC(25 PIN DIN) | 输入 / 输出, 模拟控制及监控 | ||
| 重量 | 50 ~ 100 [Kg] | 35 ~ 61 [Kg] | 18 [Kg] | |
| 尺寸(mm) (W X D X H) | 482 x 502 x 222 ~ 508 x 706 x 472[mm] | 455 x 603 x 240 ~ 508 x 606 x 472[mm] | 450 x 503 x 150[mm] | |
半导体
薄膜, 胶片, 二次电池分隔膜等
| 区分 | 内容 | ||
|---|---|---|---|
| 项目 | 领域 | 半导体 | 薄膜, 胶片, 二次电池分隔膜等 |
| 制程 | Pre Molding | 有 / 无机物清洗及提高涂布强度 | |
OLED
FOPLP
半导体
| 区分 | 内容 | |||
|---|---|---|---|---|
| 项目 | 领域 | OLED | FOPLP | 半导体 |
| 制程 | Pre Encapsulation |
Pre De-Smearing Pre Slit Coater / Pre Bonding |
Packaging, R&D | |
手机用电池制造工程
手机制造工程
Image Sensor Filter
| 区分 | 内容 | |||
|---|---|---|---|---|
| 项目 | 领域 | 手机用电池制造工程 | 手机制造工程 | Image Sensor Filter |
| 制程 | Pre Printing / Coating | OCTA Panel Pre Bonding | Pre Bonding | |
| LCD | OLED | Module | Polymer & Film |
Secondary Battery |
LED & Semiconductor |
R&D | Etc | Total | |
|---|---|---|---|---|---|---|---|---|---|
| ~ G3.5 (~720mm) | 25 | 21 | 264 | 5 | 58 | 17 | 33 | 42 | 465 |
| ~ G4.5 (~920mm) | 39 | 35 | 12 | 1 | 1 | 8 | 96 | ||
| ~ G5.5 (~1500mm) | 108 | 41 | 10 | 29 | 3 | 1 | 18 | 210 | |
| ~ G6 (~1850mm) | 96 | 4 | 4 | 42 | 1 | 147 | |||
| ~ G7.5 (~2250mm) | 112 | 3 | 6 | 121 | |||||
| ~ G8.6 (~2620mm) | 865 | 126 | 7 | 24 | 1,022 | ||||
| ~ G10.5 (~3370mm) | 273 | 9 | 6 | 4 | 292 | ||||
| Jet Plasma | 4 | 12 | 31 | 4 | 41 | 1 | 11 | 104 | |
| Vacuum | 1 | 5 | 3 | 2 | 11 | ||||
| Total | 1,522 | 252 | 327 | 91 | 103 | 23 | 38 | 112 | 2,468 |
