产业用整流器

产业用整流器 概要

产业用整流器广泛应用于化工厂，钢铁厂，海水淡化和电解炉。DAWONSYS到目前拥有了LG化学，LS-Nikko铜提炼等的许多业绩，公司在稳定的高速切换中生产大电流的方面拥有丰富的来历和经验。 另外，通过确保对工艺程序和控制方面的高可靠性和稳定性，公司在化学和钢铁方面得到了许多的认可。

• 海水电解氯气投入设备用整流器
• 化工整流器
• 钢铁厂整流器
• 电解电联用整流器

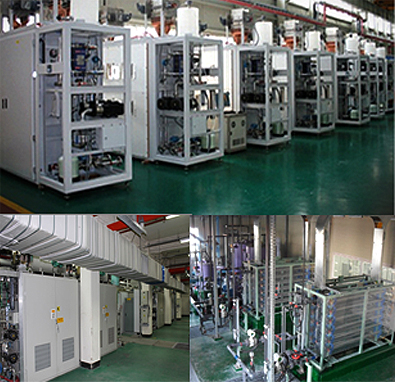

石油化工区域的VCM处理工艺中CA（氯碱）工艺从盐水到氢氧化钠（NaOH）和氯气 (Cl2)的生产方法是使用电解的，为有效得使用电解，会需要容量大的特殊电源装置 现在被使用的膜细胞，在阳极里产生氯气，阴极里产生氢氧化钠，同时也产生氢气。此时产生的氢气的纯度高达99.9%以上。 此装置是接收电力AC 22.9kV，输出电力 DC695V 18.6kA的整流器，整流器由变压器，整流开关的 SCR Panel，控制和保护操作的控制部，运行操作的操作部构成，为减少输入功率和谐波需要谐波滤波器设计能力, 安全运行和设备的保护，使用各种保护系统，使用精密数码控制方式更加方便。

Chlor-Alkali工艺上盐水电解用整流器
[ 2NaCl + 2H2O -> Cl2 + 2NaOH + H2 ]

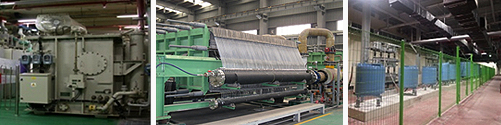

国内外钢铁工厂生产的金属板的电解、电脱脂、电镀的 EGL 、 CGL 、 PGL 、 STS制造工艺上需要大量特殊电源装置。

• 01PR整流器 : 金属板表面的油质成分等污染物质的去除设备是电解清洗槽（EGL）
• 02酸洗整流器 : 去除金属板表面上的氧化膜和使表面活性化的整流器 (EGL, PGL, CGL)。
• 03电镀整流器 :金属板材表面上的镍和锌涂层用的大容量整流器 (EGL, PGL, CGL, STS)

ECT(Electrolytic Cleaning Tank) Rectifier

• Use : Power for cleaning the continuous annealed strip.
• Input : 3Φ AC 220 ~ 6600V, 22.9kV
• Output : DC ±25V 6kA(POSCO Malaysia) / DC ±50V 12kA(POSCO Vietnam) / DC ±50V 9.5kA(POSCO Gwangyang 7CGL) / DC ±36V 8kA(Hyundai Dangjin, #2CGL)
• Size : 1100(W) x 2000(L) x 2000(H)

Nano Coting(NI-flash) Rectifier

• Use: Power for attaching Ni for improving corrosion resistance
• Input : 3Φ AC 220 ~ 6600V, 22.9kV
• Output : DC 30V 4kA(POSCO Malaysia) / DC 50V 12kA(POSCO Gwangyang 7CGL)
• Size : 1100(W) x 1500(L) x 2000(H)

Plating Cell Rectifier

• Use: Power for Electric galvanizing
• Input : 3Φ AC 220 ~ 6600V, 22.9kV
• Output : DC 35V 22kA(POSCO/Pohang) / DC 20Vdc 17kA(POSCO Malaysia) / DC 24Vdc 5kA(TCC Dongyang)
• Size : 1500(W) x 2000(L) x 2000(H)

适用电解提高纯度的方法是纯度低的金属品为阳极，合适的金属薄板为阴极。 在电解液中插入两个电极，在电流通过阴极板上沉积纯度高的金属，去除堆积在电极槽下面的堆积物。电解电联的金属为金、银、铜、锌、铝、锑、锡、铅、镍、铋、铀、铍、钒等

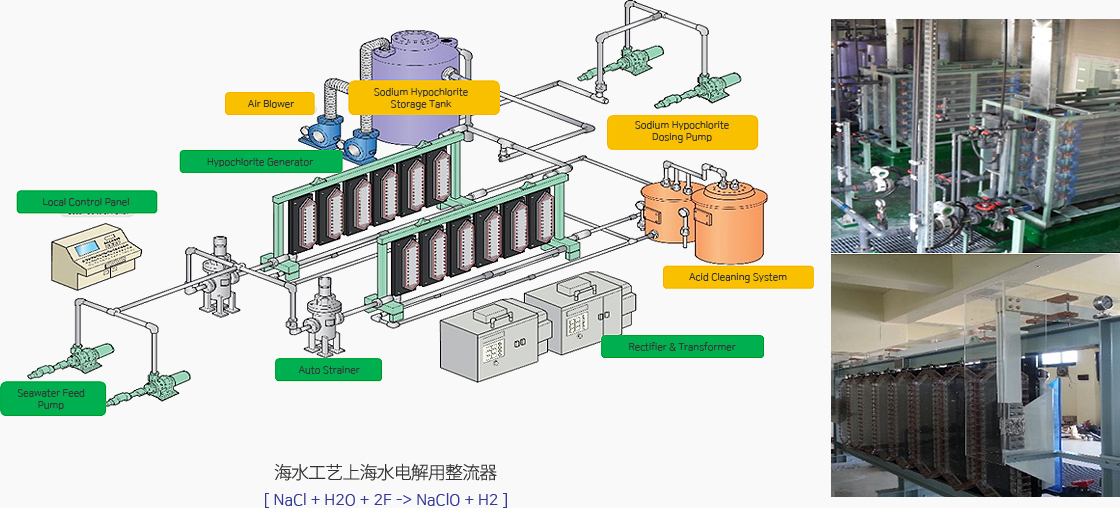

发电厂及然气LNG工艺上的海水，电解海水中氯化钠(NaCl, 约3%)，产生次氯酸钠 (NaOCl)，投入取水口处，通过再海水系统管道，冷凝器和热转换器的管道来防止贝类，海藻类黏贴，发展而成的大容量整流器

•


  Product specification

  输入电压	3Ø AC 380V ~ 22.9 kV
  输出电压	DC ~ 1kV
  输出电流	DC ~ 100 kA
  输出功率	~ 100 MW
  效率	98% 以上
  操作方式	Local & Remote Touch Panel
  产品优点	可靠控制(数字控制器)
  冷却方式	Water / Air / Oil
  适用范围	化工厂 钢铁工厂 电解电联 海水点解

  产品特性

  • 电路和控制稳定性- 拥有自身的模拟设计能力
  • 耐用性和可靠性认证- LG化学, POSCO, ITER, KSTAR, 首尔城市铁路施工，燃气施工等
  • 提供维护和保修- 机制的设计易于维护
  • 可以检查SCR FUSE烧坏部位
  • 主要部位双重化系统- DCCT, 冷却泵、热转换器、 通信、电缆等
  • 可以设计与User Spec的相符类型(HMI)
  • NCT 和 Noise filter的适用，减少Noise的错误操作
  • 光通信适用中通信错误最小化
