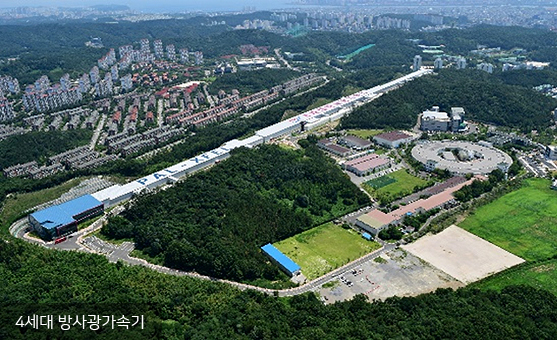

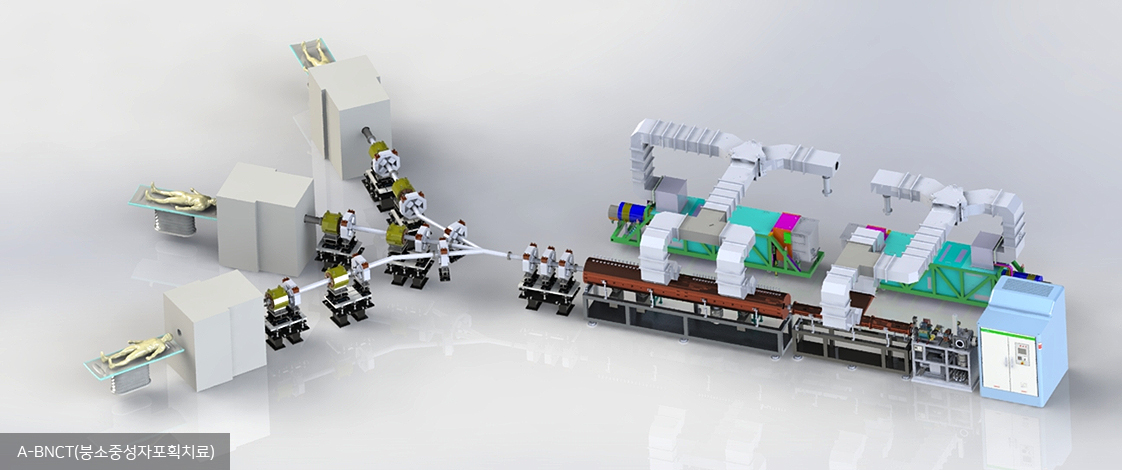

가속기

(Accelerator, 加速器 )

연구용 가속기의 소•대용량(Uni-Polar & Bi-Polar) 전자석 전원장치 및 Klystron 고전압 Modulator 펄스 전원장치뿐만 아니라 의료용 가속기 전원장치, CCPS(Capacitor Charging 전원장치)를 국내외 연구소 및 기업에 공급하고 있습니다. 기술 진보에 따른 고성능•고정밀의 High-End 전원장치 개발에도 박차를 가하고 있습니다.

전자석 전원장치(Magnet Power Supply)

• 전자석 전원장치는 이온원에서 발생된 입자의 방향 또는 집속/퍼짐을 제어
• 2극 : 입자의 진행방향에 수직한 방향으로 자장을 발생시켜 입자의 진행 방향을 바꾸는 작용을 함
• 4극 : 입자의 진행 방향에 수직인 평면상에 자극들이 4층 대칭을 이루며 N극과 S극이 번갈아 놓인 형상을 하며,
  광학에서 볼록렌즈나 오목렌즈가 빛을 집속하거나 퍼지게 하는 것과 같은 역할을 함
• 스티어링 : 빔의 좌/우, 상/하 위치를 정밀하게 제어하는 역할을 함
• 솔레노이드 : 입자의 진행방향에 수평한 방향으로 자장을 발생시켜 입자를 집속하는 역할을 함

펄스 모듈레이터(Pulse Modulator)

• 모듈레이터는 이온원에서 발생된 입자를 빠르게 가속하는 선형가속기의 모듈 중 하나로, RF를 증폭하는
  클라이스트론에 안정적인 전원을 공급하는 장치
• 모듈레이터는 PFN 방식과 하드튜브방식으로 구분되며, 최근에는 CCPS를 적용한 PFN방식을 주로 사용하며,
  PFN과 부하의 매칭을 통해 손실을 최소화하는 장점이 있음
• 클라이스트론의 캐소드 전극에 인가되는 전압과 그때 인출되는 전류의 안정도 및 임피던스 매칭이 중요함
• 사양 : 200MW/400kV/500A/60Hz/7.5us

캐패시터 충전 전원장치(Capacitor Charging Power Supply)

• 고주파 인버터 전원으로 정전류를 공급하며, 캐패시터에 에너지를 충전하는 역할을 함
• 병렬 구성이 가능하며, 이로 인해 출력전류를 공급 능력을 가변할 수 있어, 캐패시터에 에너지를 빠르게 공급하여
  충전시간을 줄일 수 있는 장점이 있음
• 수 ppm의 안정도를 가지는 고전압 충전이 가능함
• 5kJ/s, 10kJ/s, 30kJ/s, 180kJ/s 등 다양한 용량별 제작/공급이 가능하며, 다양한 부하의 조건에 대응이 가능함

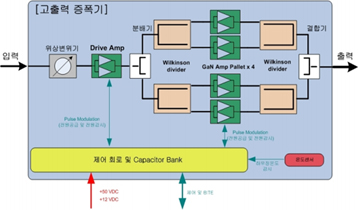

RF SSPA(Solid State Power Amplifier)

• RF 전력증폭기 중 반도체 소자 기술을 사용한 전력증폭기이며, 진공소자에 비해 낮은 동작 전압과 우수한
  MTBF(Mean Time Between Failure), 소형화, 경령화 등 많은 장점을 가짐
• 반도체 전력증폭기는 0 dBm의 낮은 RF 펄스신호를 입력 받아 수백~수천 W의 고출력 RF 펄스신호로
  증폭하는 것을 주 기능으로 함
• 사양1 : 주파수- 352MHz, 파워- 300W ~ 10,000W
• 사양2 : 주파수- 165MHz, 파워- 5,000W
• 사양3 : 주파수- 13.65MHz, 파워- 3,000W

Specification	Parameter	Unit
Center Frequency	352	MHz
Bandwidth	10 @ Over half power	MHz
Output Power	300 ~ 10,000	W
Gain	> 45	dB
Input RF Power	~ 10	dBm
Input AC Power	220 @ 1PH	Vac
Input AC Frequency	60	Hz
Input AC Current	7.5 @ 220V	A
Effciency	< 38	%
Input Connector	SMA female
Output Connector	N female
Operation Ambient Temp	+10 ~ +30	°C
I/O Connector	D-sub 15(female)
RS-232C Connector	D-sub 9(female)
Cooling	Water(< 20°C), 4 kgf/cm² (6 LPM)

대용량 RF SSPA(Solid State Power Amplifier)

• RF 전력증폭기 중 반도체 소자 기술을 사용한 전력증폭기이며, 진공소자에 비해 낮은 동작 전압과 우수한
  MTBF(Mean Time Between Failure), 소형화, 경령화 등 많은 장점을 가짐
• 반도체 전력증폭기는 0 dBm의 낮은 RF 펄스신호를 입력 받아 수백~수천 W의 고출력 RF 펄스신호로
  증폭하는 것을 주 기능으로 함
• 사양1 : 주파수- 352MHz, 파워- 300W ~ 10,000W
• 사양2 : 주파수- 165MHz, 파워- 5,000W
• 사양3 : 주파수- 13.65MHz, 파워- 3,000W

Specification	Parameter	Unit
Center Frequency	165	MHz
Bandwidth	10 @ Over half power	MHz
Output Power	5,000	W
Output Impedance	50	Ω
Input RF Power	~ 10	dBm
Input AC Power	220 @ 3PH	Vac
Input AC Frequency	60	Hz
Input AC Current	30 @ 220V	A
Consumption Power	9	kW
Input Connector	SMA female
Output Connector	LC female
Operation Ambient Temp	+10 ~ +30	°C
I/O Connector	D-sub 15(female)
RS-232C Connector	D-sub 9(female)
Cooling	Water(< 20°C), 4 kgf/cm² (6 LPM)

Unipolar MPS (Magnet Power Supply : 전자석 전원장치)

Bipolar MPS (Magnet Power Supply : 전자석 전원장치)

Kicker MPS(Magnet Power Supply)

Scanning MPS(Magnet Power Supply)

Pulse Modulator (Short-pulse, PFN Type)

CCPS (Capacitor Charging Power Supply) > 5kJ/s, 30kJ/s

주요 고객

[국내]
• PAL(Pohang Accelerator Laboratory : 포항가속기연구소) - PLS Ⅰ, PLS Ⅱ, XFEL, AFT, ITF, 지자계시험실
• KBSI(Korea Basic Science Institute; 한국 기초과학연구원)
• RAON(Rare Isotope Accelerator Complex for ON-line Experiments : 중이온가속기건설구축사업단)
• KIRAMS(Korea Intitute of Radiological & Medical Sciences : 한국원자력의학원)

[해외]
• KEK(High Energy Accelerator Research Organization : 일본 고에너지 가속기연구소)
• NSRRC(National Synchrotron Radiation Research Center : 대만 국립 싱크로트론 방사선 연구센터)
• SINAP(Shanghai Institute of Applied Physics, Chinese Academy of Sciences : 상하이 응용 물리학 연구소, 중국과학원)
• DICP(Dalian Institute of Chemical Physics, Chinese Academy of Sciences : 다롄 화학 물리학 연구소, 중국과학원)
• JINR(Joint Institute of Nuclear Research : 러시아 원자력 연구소)
