산업용 정류기

산업용 정류기 개요

화공플랜트, 철강플랜트, 해수담수화, 전해로 등에 적용되고 있으며, 현재 LG화학, LS-Nikko 동제련등 다수의 납품실적을 보유하고 있습니다. 다원시스의 산업용 정류기팀은 안정적인 고속 스위칭 을 통해 대전류를 만들어 내는 많은 이력과 경험을 가지고 있습니다. 또한 공정 프로세서 및 제어에 높은 신뢰도와 안전성을 확보하여, 화학 및 철강분야 등에 탁월한 성능을 발휘하고 있습니다.

• 화학 플랜트 정류기
• 철강 플랜트 정류기
• 전해 정련용 정류기
• 해수전해 염소 주입설비

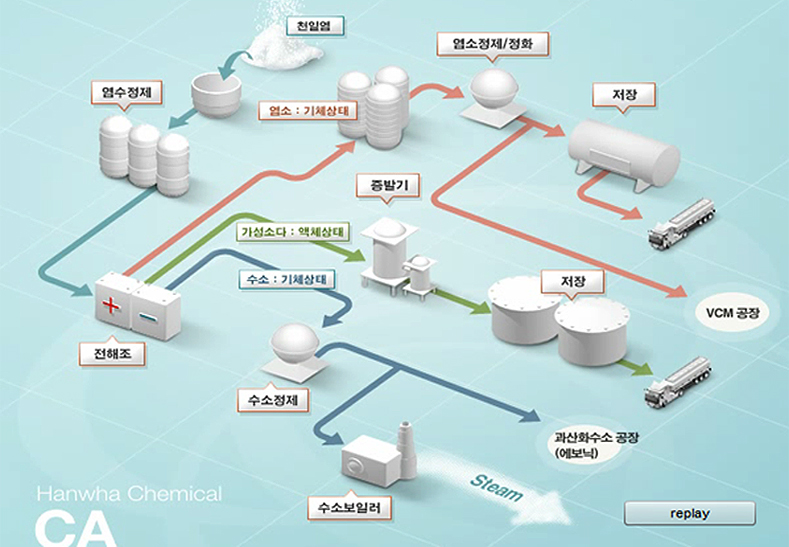

석유화학분야의 VCM 처리 공정 중 CA(Chlor-Alkai)공정은 소금물로부터 수산화 소듐 (NaOH)과 염소 가스 (Cl2)를 생산을 위하여 전기분해 방식을 사용하게 되고, 효율적인 전기분해를 하기 위하기 대용량의 특수 전원장치가 필요하게 됩니다.
현재 Membrane cell을 이용하여 양극에서는 염소 가스가 발생하며, 음극에서는 가성소다가 만들어짐과 동시에 수소 가스가 발생하며 이때 발생되는 수소는 99.9%이상의 고순도입니다.
이 장치는 AC 22.9kV의 전원을 인가 받아 DC695V 18.6kA의 출력을 내는 정류기 이며, 정류기용변압기, 정류용 스위칭을 위한 SCR Panel, 제어 및 보호 동작을 위한 제어부, 운전조작을 위한 조작부로 구성되며, 입력 역률 및 고조파를 저감하는 Harmonic Filter 설계 능력을 필요합니다. 안전한 운전 및 장치의 보호를 위하여 각종 보호 시스템을 채택하였으며, 디지털 제어방식에 의해 보다 정밀하며 더욱 높은 사용자 편의성을 가집니다.

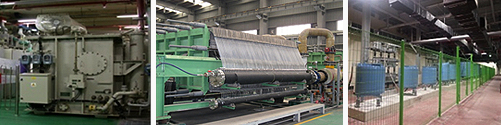

Chlor-Alkali 공정의 소금물 전기분해용 전력변환장치
[ 2NaCl + 2H₂>O -> Cl₂ + 2NaOH + H_{2 ]}

국내외 철강사에서 생산하는 금속 판재의 전기분해, 전기탈지, 전기도금을 위하여 EGL, CGL, PGL, STS 제조 공정에 대용량의 특수 전원장치가 필요하게 됩니다.

• 01PR 정류기 : 금속판재 표면의 Oil 성분 등 오염 물질을 제거하기 위한 설비인 Electrolytic Cleaning Tank에 적용됨(EGL)
• 02Pickling 정류기 : 도금전 금속판재 표면의 산화막 제거 및 표면 활성화를 위하여 정류기가 적용됨 (EGL, PGL, CGL)
• 03전기도금용 정류기 : 금속 판재 표면에 니켈 및 아연의 도금을 위하여 대용량 정류기가 적용됨 (EGL, PGL, CGL, STS)

ECT(Electrolytic Cleaning Tank) Rectifier

• 용도: 연속소둔 제조된 강판 세척용 전원
• 입력 : 3Φ AC 220 ~ 6600V, 22.9kV
• 출력 : DC ±25V 6kA(포스코 말레이지아)
  DC ±50V 12kA(포스코 베트남)
  DC ±50V 9.5kA(포스코 광양 7CGL)
  DC ±36V 8kA(현대제철 당진 2냉연)
• 크기 : 1100(W) x 2000(L) x 2000(H)

Nano Coting(NI-flash) Rectifier

• 용도 : 내식성 향상을 위한 Ni 부착용 전원
• 입력 : 3Φ AC 220 ~ 6600V, 22.9kV
• 출력 : DC 30V 4kA(포스코 말레이지아)
  DC 50V 12kA(포스코 광양 7CGL)
• 크기 : 1100(W) x 1500(L) x 2000(H)

Plating Cell Rectifier

• 용도 : 전기아연도금용 전원
• 입력 : 3Φ AC 220 ~ 6600V, 22.9kV
• 출력 : DC 35V 22kA(포스코/포항)
  DC 20Vdc 17kA(포스코 말레이지아)
  DC 24Vdc 5kA(TCC동양)
• 크기 : 1500(W) x 2000(L) x 2000(H)

전기분해를 이용하여 금속의 순도를 높이는 방법은 순도가 낮은 금속의 지금을 양극, 적합한 금속의 박판을 음극으로 하여 전해용액에 두 전극을 넣고 전류를 흐르게 하면 음극판 위에 순도가 높은 금속이 석출하고 불순물은 전해조 밑에 쌓여 제거된다. 전해제련 할 수 있는 금속은 금, 은, 동, 아연, 알루미늄, 안티모니, 주석, 납, 니켈, 비스무트, 우라늄, 베릴륨, 바나듐 등이 있습니다.

발전소 및 가스 LNG기지에서 해수 중의 염화나트륨(NaCl, 약 3%)을 전기분해하여 차아염소산나트륨(NaOCl) 을 생산하여 취수구에 주입, 살균함으로써 해수계통의 배관, 복수기 및 열교환기의 튜브에 패류, 해조류 등이 부착, 성장하는 것을 방지하는 대용량의 정류기가 적용됩니다.

•
  제품 사양

  입력 전압	3Ø AC 380V ~ 22.9 kV
  출력 전압	DC ~ 1kV
  출력 전류	DC ~ 100 kA
  출력 용량	~ 100 MW
  효율	98% 이상
  운전 방식	Local & Remote Touch Panel
  경쟁 우위	제어 안정성(디지털 제어기)
  냉각 방식	Water / Air / Oil
  적용 분야	화공 플랜트 철강 플랜트 전해 전련 플랜트 해수전해 플랜트

  제품 특징

  • 전기 회로 및 제어 안정성
    - 자체 Simulation 설계 능력 보유
  • 내구성 및 신뢰성 입증
    - LG화학, POSCO, ITER, KSTAR, 서울도시철도공사, 가스공사 등
  • 유지 보수 편리성 제공
    - 유지 보수 편리성을 위한 기구설계 반영
  • SCR FUSE의 소손 위치의 확인 가능
  • 주요 부분 이중화 시스템
    - DCCT, Cooling Pump, Heat Exchanger, 통신 Cable 등
  • User Spec에 맞는 맞춤형 설계가능(HMI)
  • NCT 및 Noise filter적용으로 Noise에 의한 오 동작 최소화
  • 광 통신 사용으로 통신 Error 최소화
