철도산업의 개요

전세계적으로 문제가 되고 있는 지구온난화의 원인인 탄소배출의 감소를 위한 방안으로 저탄소 녹색 교통수단인 철도사업이 부각되고 있다. 또한 철도산업은 국가기간교통망으로써 교통체증의 해결과 주변의 경제활성화에 큰 영향을 담당하여 국내는 물론 세계적으로 신규노선 증설을 추진하고 있다.

전동차용 전장품 사업

신규 제작되는 전동차에 전장품을 납품하여 차상제어장치 및 각종 장치제작 업체와 협력하여 인터페이스 설정 및 시운전을 통한 차량의 성곡적인 영업운행을 책임지고 있다. 7호선 연장구간(온수~부평구청) 증차되는 56량, 2호선 200량 신조전동차의 추진제어장치, 보조전원장치(SIV), 객실 냉,난방장치 등 주요 차량용 전장품을 제작, 공급하고 있다.

VVVF

Variable Voltage Variable Frequency의 약자

SIV

Static Inverter의 약자

기존 전동차의 노후 된 전장품을 신규로 제작 설치하고 기존 장치의 인터페이스 분석을 통해 기존시스템에 새로운 전장품을 성공적으로 이식하여 더 효율적이고 안정적인 운행이 가능하다.

•

  도시철도공사 7호선 VVVF 인버터



  서울메트로 2호선 VVVF 인버터

  추진제어장치(VVVF INVERTER) 제품 사양

  항목		규격
  인버터 방식		2 Level 3상 전압형 PWM INVERTER
  소자정격	주소자	3.3KV/1,200A 모듈형IGBT
  	과전압 제어용 소자	3.3KV/1,000A 모듈형IGBT
  소자구성	주소자	1S X 1P X 6A
  	과전압 제어용 소자	1S X 1P X 1군
  주위온도		-25℃ ~ +45℃
  냉각방식		히트파이프를 적용한 자연냉각 방식
  정 격	입력전압사양	연속정격DC 1,500V
  		최고DC 1,800V
  		최저DC 900V
  	출력사양	전압3상 0V ~ 1,100V (rms)
  		주파수0 ~ 160Hz
  		최대용량1,640KVA
  부 하	3상유도전동기 정격	210KW(연속정격)
  		AC 1,100 / 136A
  		4대 병렬 구동

Control Unit(VVVF)

Gate Driver Unit(GDU)

Heat Pipe Unit

• 고성능 마이크로프로세서 적용으로 고속 정밀 제어
• 제어기 자기진단 기능으로 고장부위 확인 및 조치가 간단
• 랜 통신 적용으로 상용 컴퓨터에서도 프로그램을 설치하여 간단하게 유지보수 관리 가능
• 기능별 모듈화로 안정성 향상 및 유지보수 관리
• 드라이버보드 자체제작 및 시험으로 정확한 동작 및 보호기능 향상
• 히트파이프를 적용하여 냉각 계통에 대한 유지보수가 편리하며, 소음경감 달성

•

  도시철도공사 7호선 SIV



  서울메트로 2호선 SIV

  보조전원장치(SIV) 제품 사양

  항목		규격
  주회로 방식		Direct Input 2 Level IGBT Inverter(모듈Type)
  제어 방식		정전압PWM 제어
  냉각 방식		히트파이프를 적용한 자연 냉각
  입력	정격전압	DC 1,500V
  	전압 변동 범위	DC 900~1,900V(성능보증) (순시변동 ∆V=±300V이내)
  출력	출력의 종별	교류 출력
  	전압 왜율	5% 이하(입력전압 : DC1,100~1,900V, 부하 : 0%~100%)
  	부하 역율	0.85 (지연)
  		(SIV의 설계 및 정격 부하시의 SIV시험에 적용)
  	효 율	92%이상(입력전압:DC1500V,정격부하:190KVA, pf=0.85)
  		기동시10분내, 온도포화시87%이상
  정격용량		190KVA

Control Unit(SIV)

Gate Driver Unit(GDU)

Heat Pipe(SIV)

• 고압장치 고장예방을 위한 이중 안정화 장치(Fail-Safe) 채택
• Multi Busbar를 적용한 최적 방열 설계
• 고품질 고효율 출력전원을 위한 DAWON의 첨단 제어알고리즘 적용
• 친환경 자연 냉각방식 채택

•

  다양한 냉방용량 및 슬림 형태의 사양적용 가능

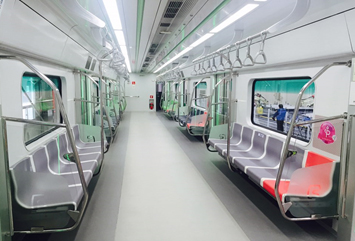

  객실 냉방장치 제품 특징

  • 지붕설치형
  • 친환경 냉매(R407C) 적용
  • 이산화탄소 농도 감지를 통한 외기댐퍼 자동제어
  • 냉매누설 방지구조의 서비스 밸브 적용
  • 외기댐퍼 개폐 모니터링 피드백 신호를 통한 유지보수 관리 용이
  • 증발기 팬&모터 모듈화를 통한 유지보수성 증대
  • 증발구간 응결수 잔류 방지 배구 구조

  주요 제원

  항목		규격
  전원	주전원	AC 380V 3Ph 60Hz
  	제어전원	DC 100V, DC 24V
  냉방용량		23,000kal/hr
  소비전력		12.5kW
  취급공기량		3,300m²/hr
  냉방 cycle		2 cycles
  보호장치		듀얼 압력 스위치
  중량		520kg 이하
  제어방식		마이크로프로세서 제어
  통신사양		RS-485

•

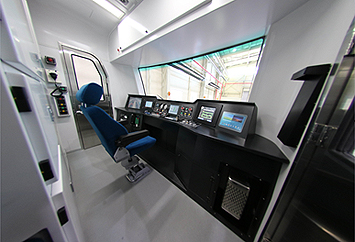

  운전실 냉방장치 제품 특징

  • 지붕설치형
  • 국내 전동차 최초 적용
  • 기관사 운전환경 개선
  • 친환경 냉매(R407C) 적용
  • 주행 시 공기저항을 고려한 외형 구조
  • 신선공기 도입 댐퍼 적용
  • 방진 및 누수 방지 구조

  주요 제원

  항목		규격
  전원	주전원	AC 380V 3Ph 60Hz
  	제어전원	DC 100V, DC 24V
  냉방용량		4,000kal/hr
  소비전력		2.7kW
  취급공기량		600m²/hr
  냉방 cycle		1 cycles
  보호장치		듀얼 압력 스위치
  중량		190kg 이하
  제어방식		마이크로프로세서 제어

•
  공기질 개선장치 제품 특징

  • 국내 최초 전동차용 공기질 개선장치
  • 내부 공기순환 방식의 미세먼지 제거
  • 필터 유지보수 용이
  • 주요 구성 부품의 유지보수 정비성 용이
  • 방진 및 내구성 고려 설계

  주요 제원

  항목	규격
  	객실	운전실
  전원	AC 220V 1Ph 60Hz
  소비전력(W)	150이하	75이하
  풍량(m²/hr)	150이상 x 2개소	150이상
  크기(mm)	100(W) x 230(D) x 290(H)	550(W) x 240(D) x 290(H)
  무게(kg)	27이하	17이하
